PIC18F2680 Testboard
Tags: CAN,
PIC,
Testboards
Stand: 1. August 2006, 22:29
2 Kommentar(e)

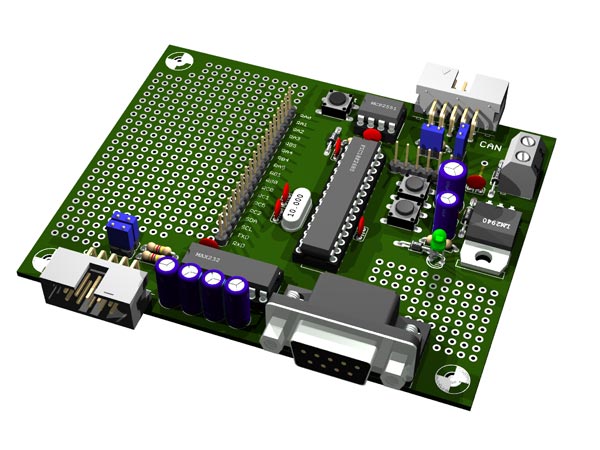

Ein Testboard um ein bisschen mit der PIC18Fxxxx Familie und deren CAN Schnittstelle herum zu spielen.
Achtung
Das ganze ist im Moment mehr noch eine Art “Designstudie” und bisher nicht getestet.
Lizenz
Alle Inhalte dieser Website sind, soweit nicht anders gekennzeichnet, unter einer Creative Commons 2.0 License veröffentlicht.
Wenn Sie sich für eine kommerzielle Verwertung meiner Inhalte interessieren, kontaktieren Sie mich bitte direkt.
Kommentare
# Bernd Rüter meinte am 22. Mai 2007, 23:20 dazu:
Mal ein paar Anregungen:
Der Max232A kann mit 100nF Kondensatoren statt der Elkos auskommen. Ist leichter (und verpolsicher) aufzubauen.
Den CAN-Treiber kann man etwas tricky auch umschalten (slow/fast/sleep). Wenn da Interesse besteht -> Mail !
Der CAN-Anschluß wird fast immer als 9-pol-Sub-D ausgeführt.
# Fabian Greif meinte am 23. Mai 2007, 12:25 dazu:
Statt eines MAX232A könnte man auch einen MAX202 nehmen, der kommt auch mit 100nF Kondensatoren aus, hat aber ein leicht geänderte Pinbelegung.
Den CAN-Stecker kann man mit einem normalen “10-polig auf Sub-D”-Kabel natürlich auch mit Sub-D verwenden ;-) Die Pinbelegung entspricht dem Vorschlag vom CiA für Wannenstecker, ist also problemlos möglich.
